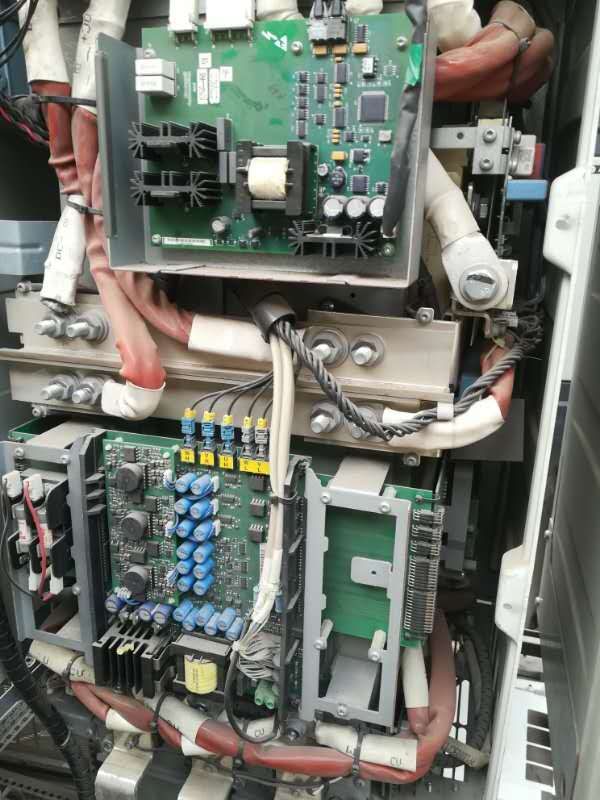

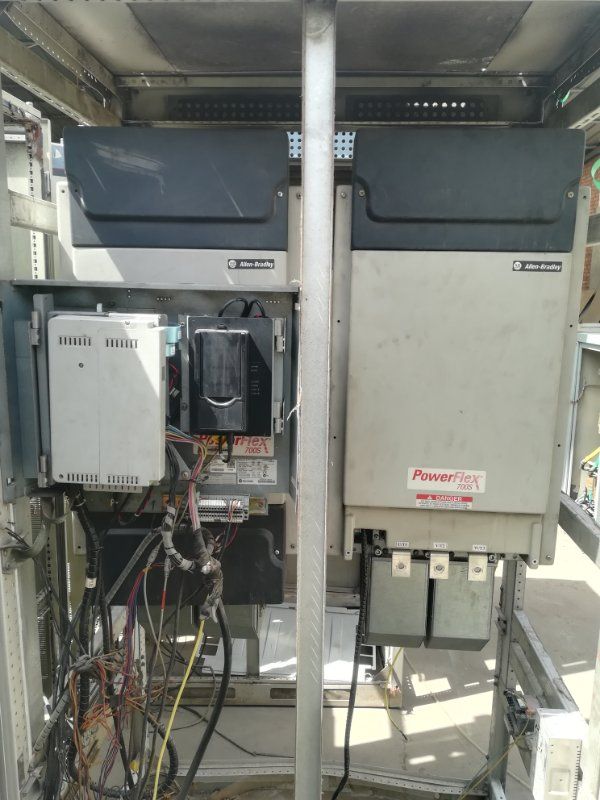

PowerFlex 700s AB變頻器維修：

A.B(羅克韋爾)700s系列報警信息一覽表

一  故障報警信息

1  絕對超速檢測  Abs Ovespd Det

2  速度基準值減少失敗

3  編碼器0丟失  Vref    Decel Fail

4  編碼器1丟失 Encoder 1 Loss

5  選項卡端口0丟失  Opt Port 0 Loss

6  選項卡端口1丟失  Opt Port 1 Loss

7  參數缺省  Params Defaulted

8  同步鏈接硬件失敗  SLink HW Fail

9  同步鏈接通訊失敗  SLink Comm Fail

10  變頻器電源丟失  Drive Power Loss

11  電動機過載跳閘  [Motor OLoad Trip]

12  電動機過載掛起  Motor OLoad Pend

13  電動機失速  Motor Stalled

14  逆變器過熱掛起  Inv OTemp Pend

15  逆變器過熱跳閘 Inv OTemp Trip

16  逆變器過載掛起 Inv OLoad Pend

17  逆變器過載跳閘 Inv OLoad Trip

18  外部故障輸入 Ext Fault Input

19  DSP存儲器錯誤 DSP Memory Error

20  DSP設備錯誤

22  過頻  Over Frequency

23  電機控制試運行失敗

24  直流母線過壓  DC Bus Overvolt

25  逆變器晶閘管失效  [Inv Trans Desat]

26  接地故障  Ground Fault

27  瞬時過電流 Inst Overcurrent

28  速度位置環/電動機控制通訊失敗  VPL/MC Comm Fail

29  脈寬調制信號短路  PWM Signal short

30  電動機控制固件 MC Firmware

31  預充電錯誤  Precharge Error

32  脈寬調制異步 PWM Asynch

33  +/-15V電源  +/- 15volt Power

35  參數校驗和  Parameter Chksum

38  制動過載跳閘 Brake OL Trip

39  帶電源EEPROM CRC失敗   PowerEE CRC Fail

40  同步鏈接乘數溢出  SLink Mult Oflow

41  跨越超時  Ridethru Timeout

42  直流母線低壓低  DC Bus Undervolt

43  電壓反饋丟失  VoltageFdbk Loss

44  運行時間數據復位  Runtime Data Rst

45  使能安全電路激活 Enable Health

46  中斷裝置輸出同步 Interp Out Synch

47  電動機控制CML任務失敗   MC CML Task Fail

48  無控制裝置  No Ctrl Device

49  DPI端口1丟失  DPI Loss Port 1

50  DPI端口2丟失  DPI Loss Port 2

51  DPI端口3丟失  DPI Loss Port 3

52  DPI端口4丟失  DPI Loss Port 4

53  DPI端口5丟失  DPI Loss Port 5

54  DPI端口6丟失  DPI Loss Port 6

55  DPI端口1網絡丟失  Net Loss DPI P1

56  DPI端口2網絡丟失  Net Loss DPI P2

57  DPI端口3網絡丟失  Net Loss DPI P3

58  DPI端口4網絡丟失  Net Loss DPI P4

59  DPI  端口 5 網絡丟失  Net Loss DPI P5

60  DPI端口6網絡丟失  Net Loss DPI P6

61  Logix非運行 Logix Out of Run

62  Logix超時  Logix Timeout

63  Logix關閉  Logix Closed

64  Logix連接改變 Logix Link Chng

65  大功率輸入相丟失  HiHp In PhaseLs

66  大功率總線通訊延遲  HiHp  Bus  Com Dly

67  大功率總線連接丟失  HiHp Bus Link Ls

68  大功率母線 CRC錯誤 HiHp Bus CRC Er

69  大功率總線看門狗  HiHp Bus WtchDog

70  大功率風扇反饋丟失  HiHp Fan Fdbk Ls

71  大功率變頻器過載  HiHp Drv OvrLoad

72  大功率電源板處理器錯誤  HiHp PwrBd PrcEr

73  大功率預充電接觸器  HiHp PrChrg Cntc

74  大功率帶電源的EEPROM錯誤  HiHp PwrEE Error

75  大功率電源板過熱  HiHP PwrBd Otemp

76  大功率硬件版本  HiHP HardwareVer

77  大功率電流不均衡  HiHP CurrUnblnce

78  大功率電壓不均衡 HiHP VoltUnblnce

79  大功率母線數據  HiHP Bus Data

81  軟件正向超行程  + Soft Over Trvl

82  軟件負向超行程  - Soft Over Trvl

83  硬件正向超行程  + Hard Over Trvl

84  硬件負向超行程  - Hard Over Trvl

85  位置偏差  Position Error

86  變頻器歸零

88  滯回選項 Stahl Optics

93  +/-12V電源報警   +/- 12volt Power Alarm

94  模擬量輸入1丟失  Analog In 1 Loss

95  模擬量輸入2丟失  Analog In 2 Loss

96  模擬量輸入3丟失  Analog In 3 Loss

129  故障被清除  Faults Cleared

130  故障隊列被清除  Fault Q Cleared

131  警報被清除  Alarm Cleared

132  警報隊列被清除 [Alarm Q Cleared]

二  故障描述對照表

+/-12V電源報警  93

+/-15V電源      33

硬件正向超行程  83

硬件負向超行程  84

軟件正向超行程  81

軟件負向超行程  82

絕對超速檢測器  1

警報清除          131

警報隊列被清除    132

模擬量輸入1丟失  94

模擬量輸入2丟失  95

模擬量輸入3丟失  96

制動過載跳閘      38

直流母線過電壓  24

直流母線低電壓  42

DPI端口1丟失  49

DPI端口2丟失  50

DPI端口3丟失  51

DPI端口4丟失  52

DPI端口5丟失  53

DPI端口6丟失  54

變頻器歸零      83

變頻器掉電      10

DSP設備錯誤    20

DSP存儲器錯誤  19

使能安全電路    45

編碼器0丟失    3

編碼器1丟失    4

外部故障輸入    18

故障被清除     129

故障隊列被清除  130

接地故障     26

大功率總線通訊延遲    66

大功率母線CRC校驗錯誤  68

大功率母線數據  79

大功率母線連接丟失  67

大功率總線看門狗  69

大功率電流不均衡  77

大功率變頻器過載  71

大功率帶電源的EEPROM錯誤  74

大功率不平衡電壓  78

逆變器過電流  27

逆變器不同步  46

逆變器過載掛起  16

逆變器過載跳閘  17

逆變器過熱掛起  14

逆變器過熱跳閘  15

逆變器晶閘管失效  25

Logix關閉  63

Logix連接改變  64

Logix不運行  61

Logix超時  62

電動機控制電流輔助環任務失敗  47

電動機控制試運行失敗  23

電動機控制固件  30

電動機過載掛起  12

電動機過載跳閘  11

電動機失速  13

網絡DPI端口1丟失  55

網絡DPI端口2丟失  56

網絡DPI端口3丟失  57

網絡DPI端口4丟失  58

網絡DPI端口5丟失  59

網絡DPI端口6丟失  60

無控制設備  48

選項卡端口0丟失  5

選項卡端口1丟失  6

過頻故障  22

參數校驗和  35

參數缺省值  7

位置偏差  85

帶電源的EEPROMCRC校驗失敗  39

預充電錯誤  31

脈寬調制異步  32

脈寬調制信號短路  29

跨越超時  41

跨越時間數據復位  44

同步鏈接通訊失敗  9
